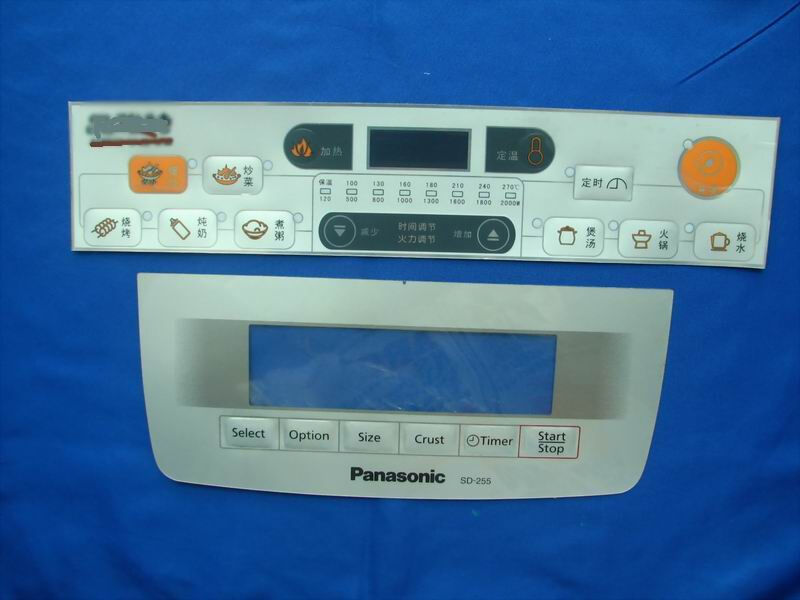

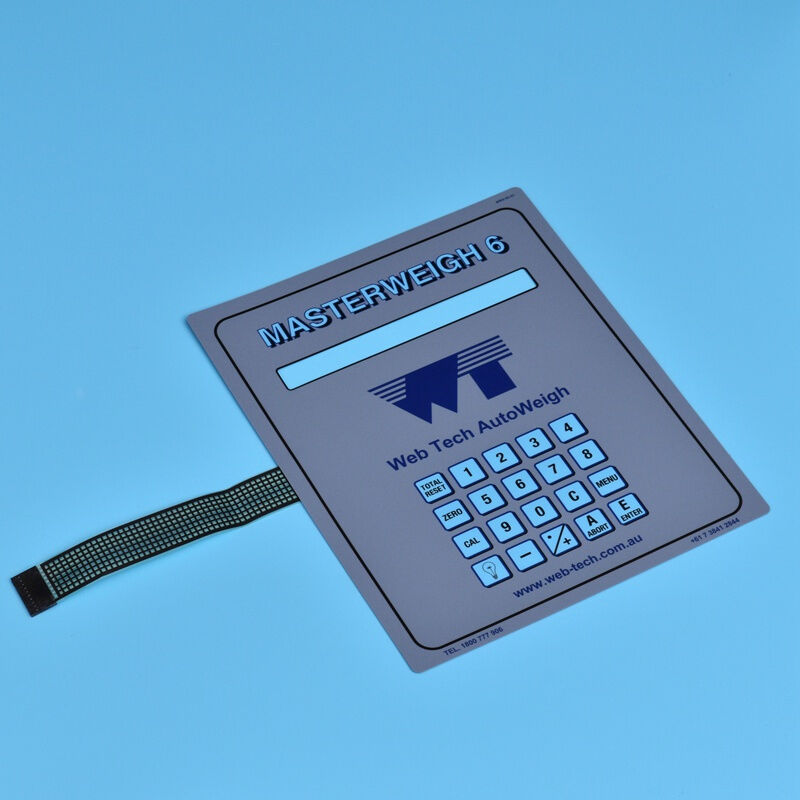

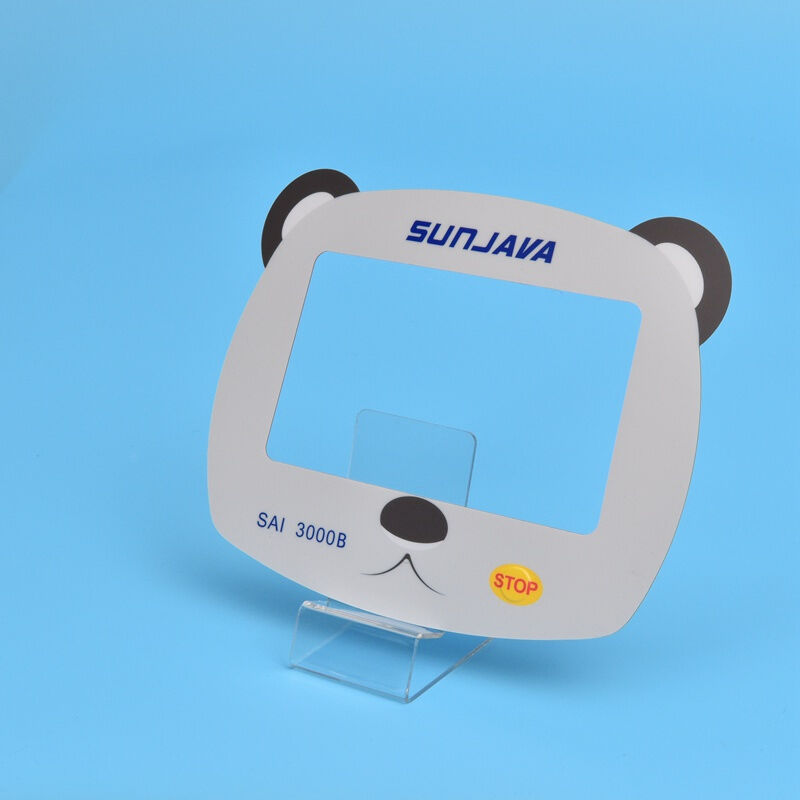

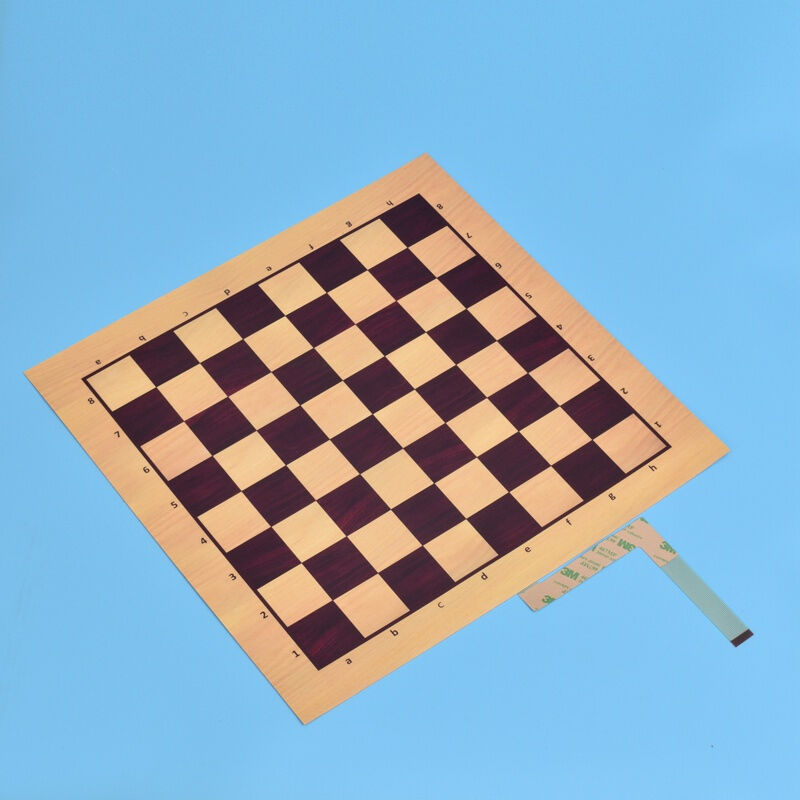

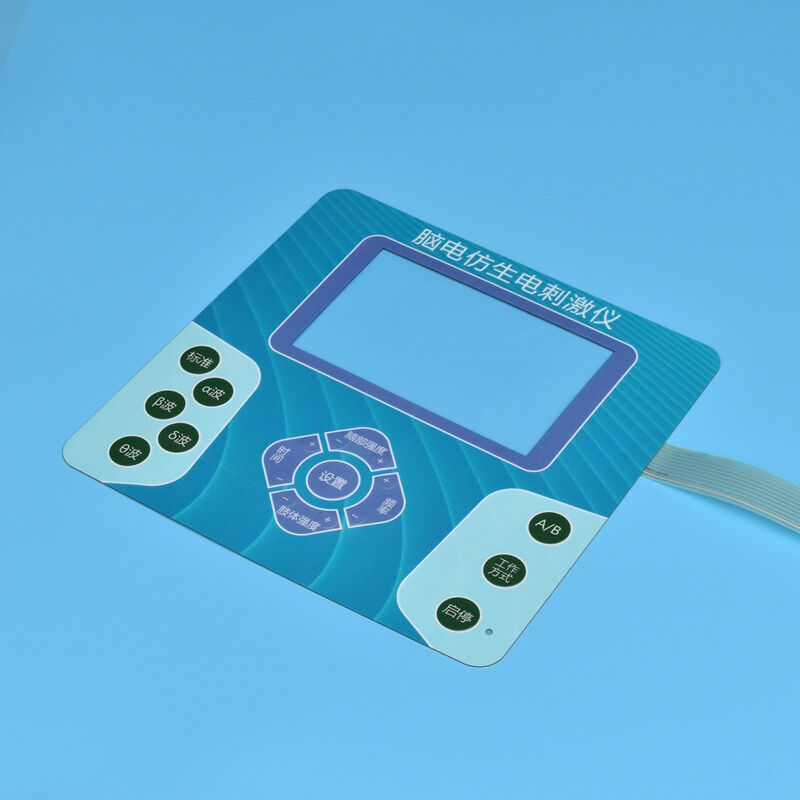

Naciśnij przełącznik LED Keypad Die Cutting Metal Dome Membrane
-
Podkreślić
Przełącznik membranowy klawiatury LED
,Metalowy przełącznik dotykowy
,klawiatury membranowej do cięcia na maty
-
Ocena obwodu35 V (DC), 100 mA, 1 W
-
Opór kontaktowy10Ω-700Ω
-
Rezystancja izolacji> 100MΩ 250V DC
-
Skontaktuj się z Bouncem≤ 5ms
-
Wytrzymałość dielektryczna250 VRms (50–60 Hz 1 min)
-
Długość życiaTyp płaski ≥ 5 milionów razy, typ dotykowy: ≥ 1 milion razy
-
Siła uruchamianiaTyp płaski 57-284G (2-10 uncji), typ dotykowy 170-397g (6-14 uncji)
-
Przełącz udarTyp płaski 0,1-0,5 mm, typ dotykowy 0,6-1,5 mm
-
Temperatura pracy-40 - +80
-
Temperatura przechowywania-40 - +85
-
Wilgotność40, 90% -95%, 240 godzin
-
Rezystancja przewodu<1Ω/CM
-
Prąd znamionowy25-100 mA, 0 ~ 30 V DC
-
Napięcie znamionowe<50 V, prąd stały
-
Czas sprężynowania kopuły<5 msek
-
Minimalne zamówienie100
Naciśnij przełącznik LED Keypad Die Cutting Metal Dome Membrane
Naciśnij przełącznik membranowy z klawiaturą LED do wycinania metalowej kopuły
Dzięki ponad dziesięcioletniemu doświadczeniu w projektowaniu i produkcji przełączników membranowych specjalizujemy się w produkcji wysokiej jakości klawiatur i przełączników membranowych z gumy silikonowej do różnorodnych zastosowań, w tym w elektronice, urządzeniach, sprzęcie medycznym i pojazdach wojskowych. Z dumą obsługujemy ponad 100 klientów na całym świecie, oferując niezawodne produkty i wyjątkową obsługę.
Zapewnienie jakości
Wszystkie obwody, nakładki graficzne i przełączniki membranowe przechodzą kompleksowe testy i kontrolę przed opuszczeniem naszej fabryki, aby zapewnić optymalną wydajność i niezawodność.
Specyfikacje produktu
Elastyczny obwód drukowany
- Materiał: poliester z przewodzącym srebrem i węglem
- Klej tylny: 3M 467MP, 3M 468MP, 3M 9472LE itp.
Funkcje obwodu
- 100% testowana jakość
- Długa długość życia
- Integracja LED (dwukolorowa)
- Dwustronny obwód FPC
Charakterystyka wydajności
Właściwości elektroniczne
- Wartość znamionowa obwodu: 35 V DC, 100 mA, 1 W
- Rezystancja styku: 10 Ω - 700 Ω
- Rezystancja izolacji: >100MΩ przy 250V DC
- Odbicie kontaktu: ≤5 ms
- Wytrzymałość dielektryczna: 250 V RMS (50-60 Hz, 1 min)
- Oczekiwana długość życia: Typ płaski ≥5 milionów cykli, Typ dotykowy ≥1 milion cykli
Właściwości mechaniczne
- Siła aktywacji: Typ płaski 57-284g, Typ dotykowy 170-397g
- Skok przełącznika: typ płaski 0,1–0,5 mm, typ dotykowy 0,6–1,5 mm
Parametry środowiskowe
- Temperatura pracy: -40°C do +80°C
- Temperatura przechowywania: -40°C do +85°C
- Wilgotność: 40°C, 90-95% RH, 240 godzin
- Dopasowanie kolorów: system kolorów Pantone
Dane techniczne
| Rezystancja przewodu | <1Ω/CM | Czas życia | > 1 milion razy |
| Prąd znamionowy | 25–100 mA, 0–30 V prądu stałego | Temperatura pracy | -40°C do +70°C (-104°F do 158°F) |
| Napięcie znamionowe | <50 V prądu stałego | Wilgotność pracy | w temperaturze 40°C, <98% RH |
| Rezystancja izolacji | <100MΩ, 250V DC | Czas sprężynowania kopuły | <5 msek |
| Zmień podróż | Typ płaski 0,05-0,3 mm, typ dotykowy 0,3-1,5 mm | Materiał podstawowy wytrzymuje napięcie | 1500 V prądu stałego |
| Elastyczność ogona | Dowolny kąt w zakresie 180 stopni | ||
Materiały budowlane
- PC teksturowany, błyszczący PC z matowym wykończeniem, Autotype PET i PVC
- Grubość: 0,5 mm, 0,7 mm, 0,8 mm i 1,0 mm
- Okna LED: przezroczyste lub półprzezroczyste w różnych kolorach
- Tłoczone klawisze: konstrukcja Polydome i obręczy
- Kopułka metalowa: marek Nicomatic i Innovan, niklowana i pozłacana
- Ogon: Mylar z ochroną UV
- Złącze: Nicomatic, FCI, Molex i ZIF
- Klej: 3M 467, 468, 9495, 7945 i 7959
Możliwości niestandardowe
Możemy spełnić specjalne wymagania, w tym wodoodporność, ekranowanie EMI, powłokę okien/soczewek, wbudowane diody LED i różne wykończenia UV (błyszczące, matowe, teksturowane).
Informacje biznesowe
Zdolność produkcyjna:1 000 000 jednostek
Cena jednostkowa:Zbywalny
Warunki wysyłki:EXW
Warunki płatności:T/T
Pochodzenie:Dongguana
Uszczelka:W kartonie
