Metalowe kopułkowe elastyczne płytki drukowane Panelowe przełączniki membranowe
-
Podkreślić
Metalowe przełączniki z membrany kopułowej
,elastyczne panele membranowe obwodów
,tabliczki przełączników z membrany dotykowej
-
Typ kontaktuTyp c Kontakt
-
TworzywoZWIERZAK DOMOWY
-
Metoda wykrywaniaTryb odblaskowy
-
Liczba przełącznikówPrzełącznik wielofunkcyjny
-
Ocena obwodu35 V (DC), 100 mA, 1 W
-
Opór kontaktowy10Ω-700Ω
-
Rezystancja izolacji> 100MΩ 250V DC
-
Skontaktuj się z Bouncem≤ 5ms
-
Wytrzymałość dielektryczna250 VRms (50–60 Hz 1 min)
-
Długość życiaTyp płaski ≥ 5 milionów razy, typ dotykowy: ≥ 1 milion razy
-
Siła uruchamianiaTyp płaski 57-284G (2-10 uncji), typ dotykowy 170-397g (6-14 uncji)
-
Przełącz udarTyp płaski 0,1-0,5 mm, typ dotykowy 0,6-1,5 mm
-
Temperatura pracy-40 - +80
-
Temperatura przechowywania-40 - +85
-
Wilgotność40, 90% -95%, 240 godzin
-
OrzecznictwoISO9001
-
Minimalne zamówienie100
Metalowe kopułkowe elastyczne płytki drukowane Panelowe przełączniki membranowe
Metalowe kopuły, płynne płyty obwodne, przełączniki membranowe
Z ponad dziesięcioletnią wiedzą w zakresie projektowania i produkcji przełączników membranowych i klawiatur z gumy silikonowej, dostarczamy niezawodne rozwiązania dla elektroniki, urządzeń, sprzętu medycznego,i pojazdów wojskowychNasze zaangażowanie w jakość zdobyło zaufanie ponad 100 klientów na całym świecie.
Wszystkie obwody, nakładki graficzne i przełączniki membranowe podlegają gruntownym testom i inspekcjom przed opuszczeniem naszej fabryki, aby zapewnić optymalną wydajność i niezawodność.
Specyfikacje elastycznych obwodów drukowanych
Materiały:Poliester z przewodzącym srebrem i węglem
Z tyłu:Amerykański 3M 467MP, 3M 468MP, 3M9472LE itp.
Cechy obwodu
- 100% sprawdzona jakość
- Długa średnia długość życia
- Integracja dwukolorowych diod LED
- Obwody dwustronne FPC
Specyfikacje działania
Charakterystyka elektroniczna:
| Klasyfikacja obwodu | 35V (przewód biegły), 100mA, 1W |
| Odporność kontaktowa | 10Ω - 700Ω (różni się w zależności od długości śladów i materiałów) |
| Odporność na izolację | > 100MΩ przy prądzie stałym 250V |
| Kontakt odbić | ≤ 5 ms |
| Odporność dielektryczna | 250VRms (50-60Hz 1min) |
Właściwości mechaniczne:
| Oczekiwana długość życia | Typ płaskich: ≥ 5 milionów cykli Typ dotykowy: ≥ 1 milion cykli |
| Siła uruchomienia | Typ płaski: 57-284 g (2-10 oz) Typ dotykowy: 170-397 g (6-14 oz) |
| Przełącznik | Rodzaj płaski: 0,1-0,5 mm Typ dotykowy: 0,6-1,5 mm |
Parametry środowiskowe:
| Temperatura pracy | -40°C do +80°C |
| Temperatura przechowywania | -40°C do +85°C |
| wilgotność | 40, 90%-95%, 240 godzin |
| Dopasowanie kolorów | System dopasowywania kolorów Pantone |
Dodatkowe specyfikacje
Materiały:Teksturowane PC, błyszczące PC z matowym wykończeniem, autotyp PET, PVC
Gęstość:0.5, 0.7, 0.8, i 1,0 mm
Okna LED:Jasny lub przezroczysty, we wszystkich kolorach
Klawisze wyryte:Polydom i obręcze
Metalowa kopuła:Marki Nicomatic i Innovan, niklowane i pozłacane
Specyfikacje techniczne
| Odporność ołowiu | < 1Ω/CM |
| Prąd nominalny | 25-100mA, 0-30V DC |
| Napęd nominalny | < 50 V, prąd stały |
| Odporność na izolację | < 100MΩ, 250V prądu stałego |
| Czas życia | >1 milion cykli |
| Temperatura działania | -104 do 158°F (-40 do 70°C) |
| Operacja wilgotność | przy 104°F, <98% RH |
| Dom Springback Time | < 5 msec |
| Materiał bazowy wytrzyma napięcie | 1500 V prądu stałego |
| Elastyczność ogona | Każdy kąt w zakresie 180 stopni |
Specjalne umiejętności:Możemy spełnić wymagania indywidualne, w tym wodoodporność, osłony EMI, powłokę okienno-lensową, wbudowane diody LED i różne wykończenia UV.
Szczegóły produkcji i biznesu
Pojemność produkcji:1,000, 000 jednostek
Cena jednostkowa:Negocjowalne
Warunki wysyłki:EXW
Warunki płatności:T/T
Pochodzenie:Dongguan
Opakowanie:W kartonach

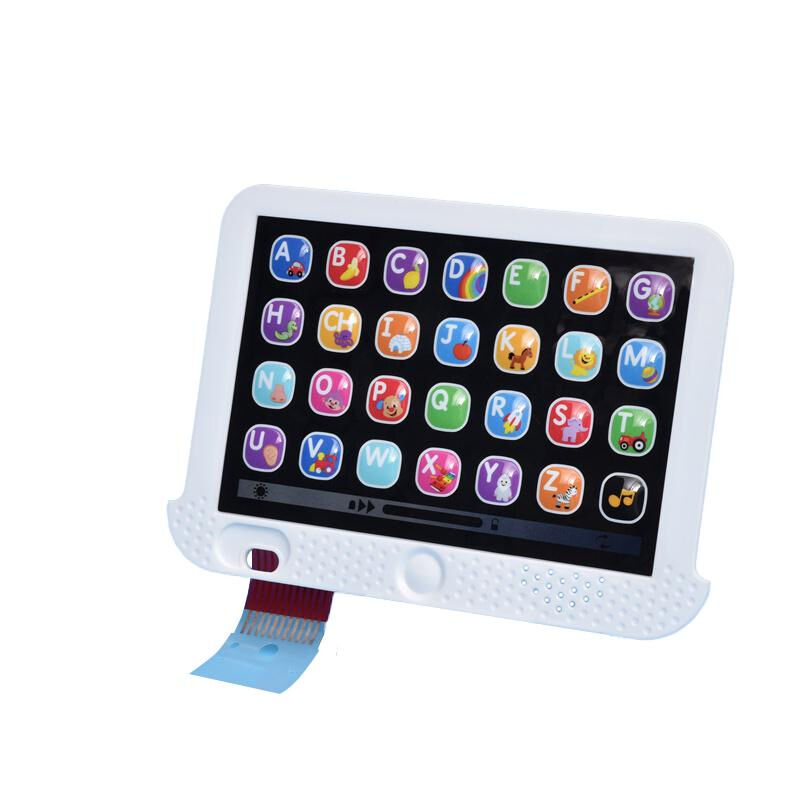

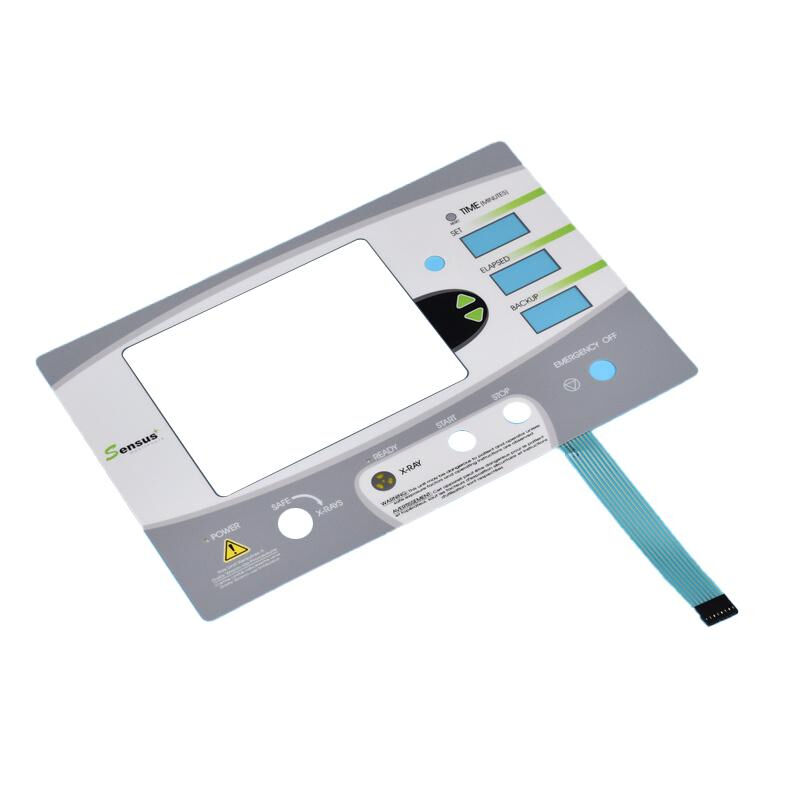

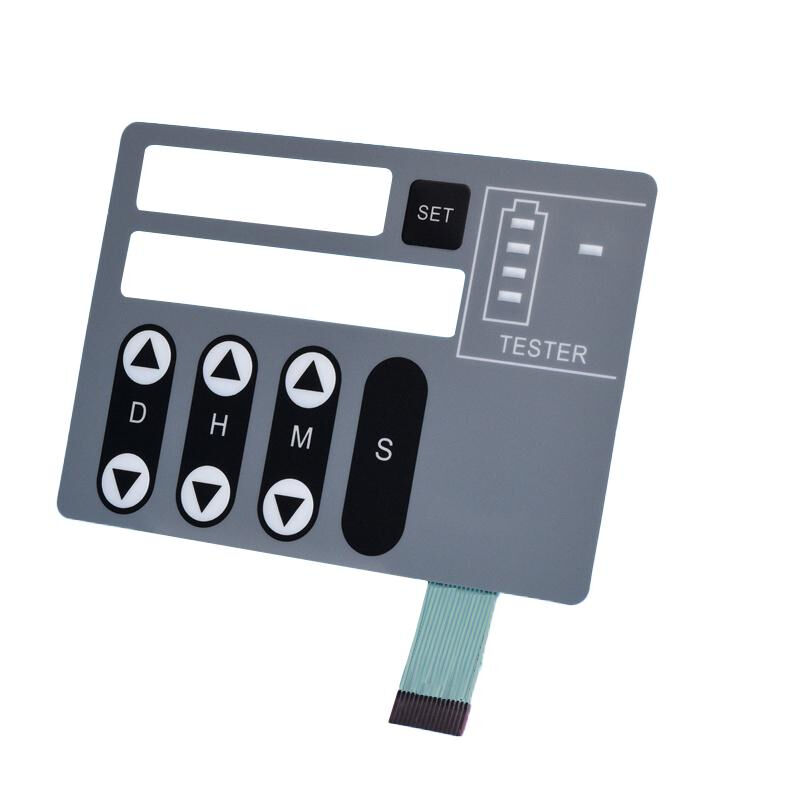

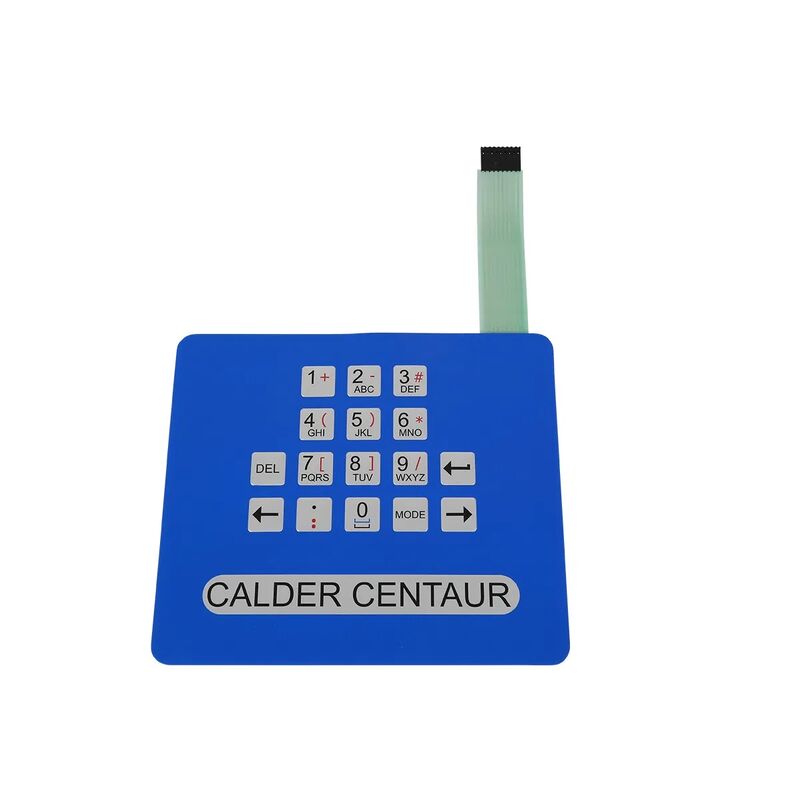

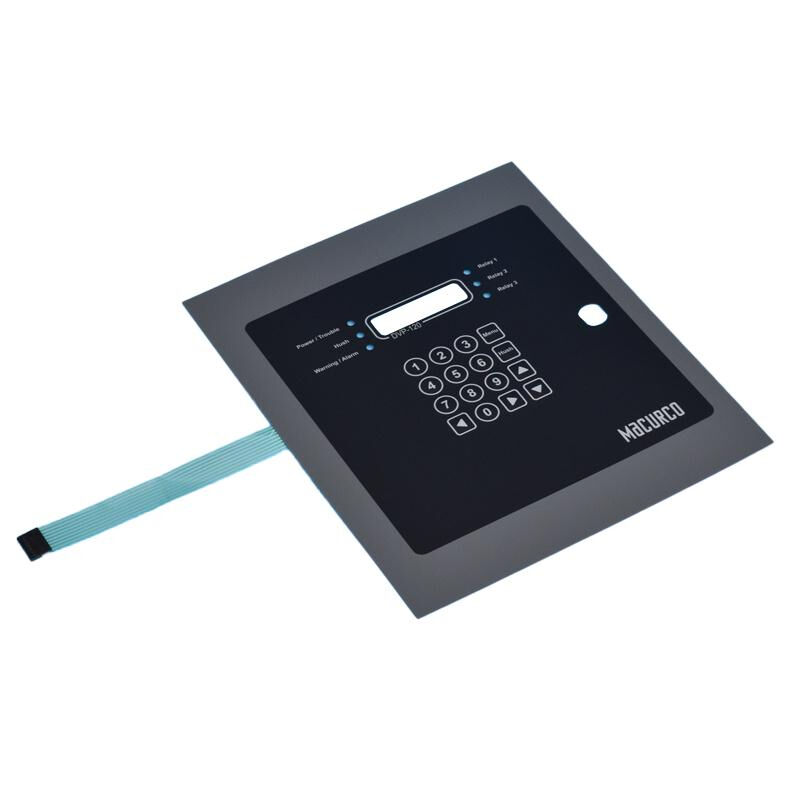

Obrazy produktów
