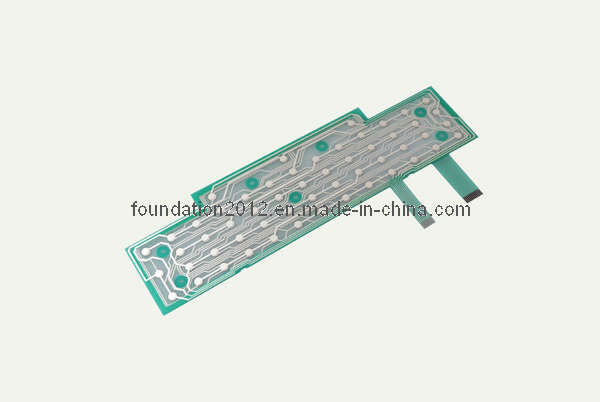

Elastyczny panel drukujący z panelem FPC Control Keypad
-
Podkreślić
Elastyczna klawiatura sterowania przełącznikiem membranowym
,Panel przełącznika płyty obwodów FPC
,Elastyczna klawiatura przełącznika druku
-
Nr modeluHC-FPC-022
-
Tryb kombinowanySamoprzylepna elastyczna płyta
-
Klej przewodzącyPrzewodząca pasta srebrna
-
Zmniejszający palnośćV2
-
Technologia przetwarzaniafolia elektrolityczna
-
Materiał bazowyMiedź
-
Materiały izolacyjneżywica organiczna
-
Maksymalne napięcie50 V prądu stałego
-
Maksymalny prąd100MA
-
Opór kontaktowy0,5-10 Ω
-
Rezystancja izolacji≥100 mΩ
-
Wytrzymałość dielektryczna250VRMS
-
Siła uruchamiania57 do 397 g
-
Przełącz udar0,1 do 1,5 mm
-
Temperatura pracy-20 do 80°C
-
Minimalne zamówienie100
Elastyczny panel drukujący z panelem FPC Control Keypad
Elastyczny panel przełączników drukowania Płytka drukowana z klawiaturą sterującą FPC
Wysokowydajna, elastyczna klawiatura sterująca obwodami drukowanymi, zaprojektowana z myślą o niezawodnej pracy w zastosowaniach przemysłowych.
Kluczowe funkcje
- Materiał powłoki: Poliester (PET) firmy AUTOTYPE lub poliwęglan (PC) firmy LEXAN
- Klej tylny: 3M 467MP, 3M 468MP i opcje równoważne
- Dopasowany kolor: system dopasowywania kolorów Pantone i RAL
- Niestandardowy układ ogona, pinów i obwodów zgodnie z wymaganiami klienta
- Dostępne w konfiguracjach z kopułką metalową lub kopułką polietylenową
Specyfikacje elektryczne
- Maksymalna moc obwodu: 50 V DC, 100 mA, 500 mW
- Rezystancja styku: 0,5–10 Ω (różni się w zależności od długości ścieżki i materiału)
- Rezystancja izolacji: ≥100MΩ przy 100V
- Wytrzymałość dielektryczna: 250VRms (50 do 60 Hz/min)
- Odbicie kontraktu: ≤10 ms
Specyfikacje mechaniczne
- Siła aktywacji: typ płaski = 57 do 284 g (2 do 10 uncji), typ dotykowy = 170 do 397 g (6 do 14 uncji)
- Skok przełącznika: Typ płaski = 0,1 do 0,5 mm, Typ dotykowy = 0,6 do 1,5 mm
Specyfikacje środowiskowe
- Temperatura pracy: Kopułka płaska/metalowa: -20°C do 80°C, Kopułka polietylenowa: -20°C do 55°C
- Temperatura przechowywania: Kopułka płaska/metalowa: -40°C do 80°C, Kopułka polietylenowa: -40°C do 60°C
- Wilgotność robocza: 90% przy 40°C przez 240 godzin
- Wibracje: maks. 20GS (10 do 200 Hz, MIL-STD-202, M204, stan B)
Dane techniczne
| Rezystancja przewodu | <1Ω/CM | Czas życia | > 1 milion razy |
| Prąd znamionowy | 25-100mA, 0~30V DC | Temperatura pracy | -104°F ~ 158°F |
| Napięcie znamionowe | <50 V, prąd stały | Wilgotność pracy | przy 104°F, <98% RH |
| Rezystancja izolacji | <100MΩ, 250V DC | Czas sprężynowania kopuły | <5 msek |
| Zmień podróż | Typ płaski 0,05-0,3 mm Typ dotykowy: 0,3-1,5 mm |
Materiał podstawowy wytrzymuje napięcie | 1500 V prądu stałego |
| Elastyczność ogona | Dowolny kąt w zakresie 180 stopni | ||

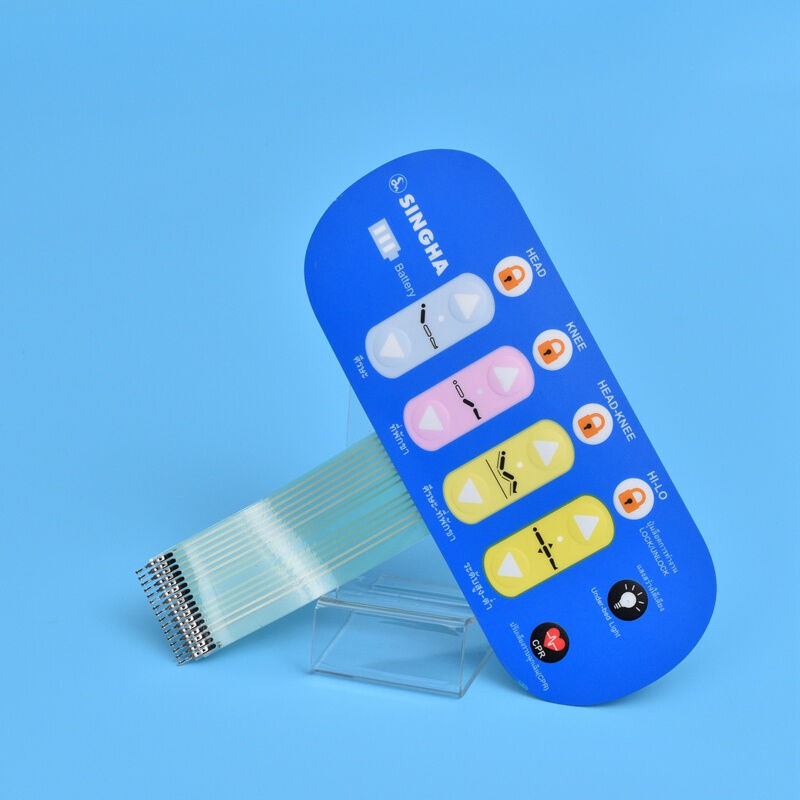

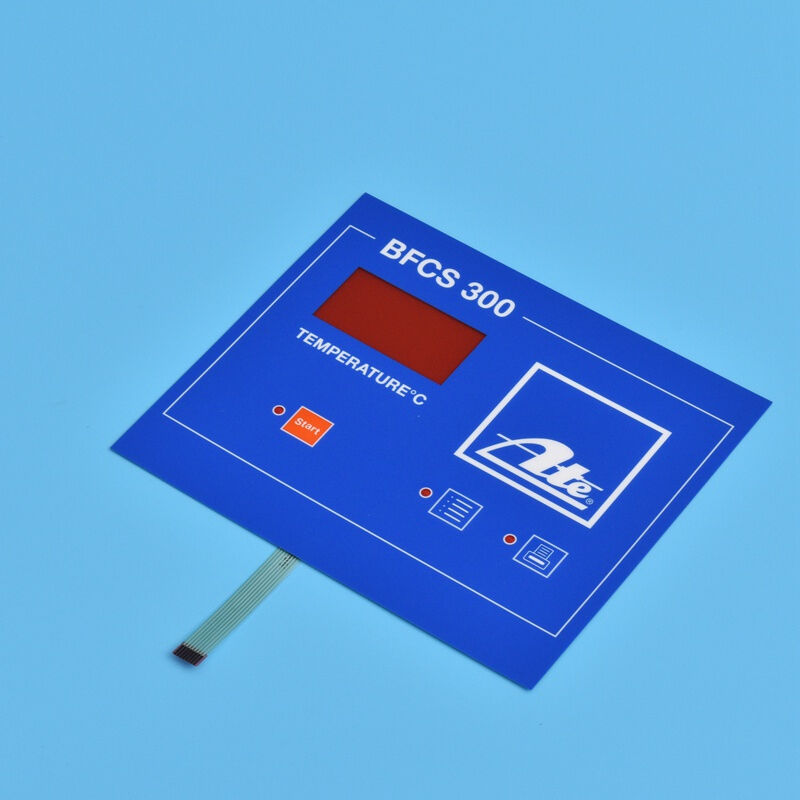

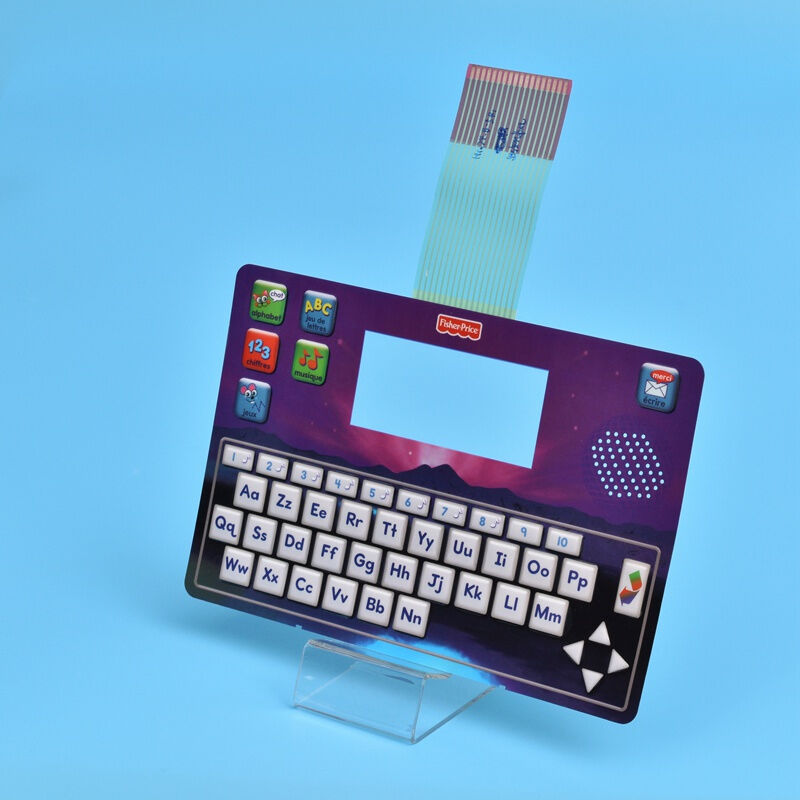

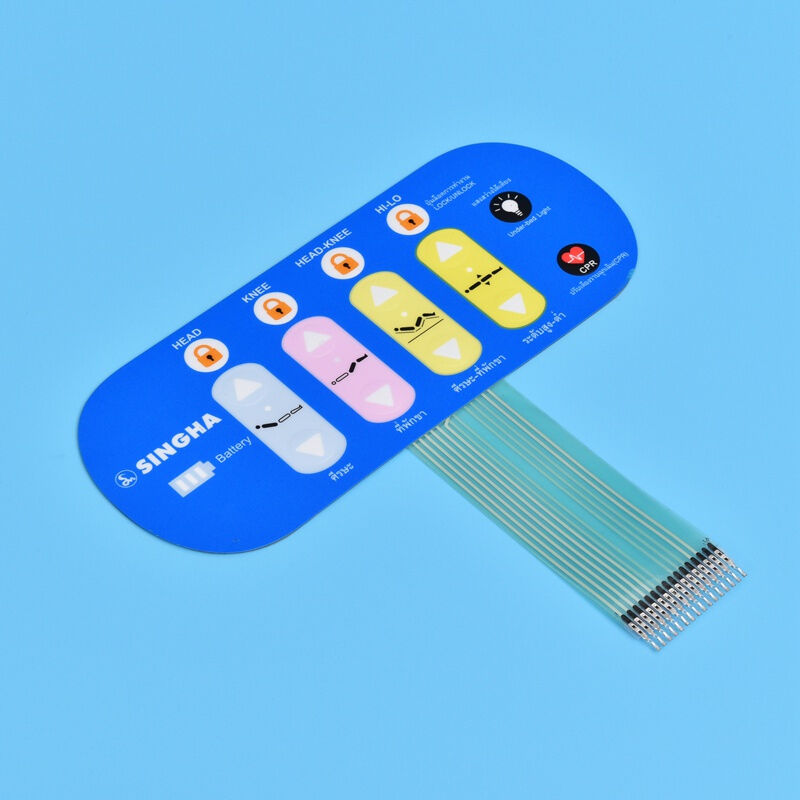

Obrazy produktów
