Podkreślić
elastyczna płytka elektryczna PCB
,elastyczny obwód przełącznika membranowego
,elastyczna płytka drukowana
-
Rezystancja drutu≤ 1 om/cm
-
Aktualna ocena25–100 mA, 0–30 V prądu stałego
-
Napięcie pracy≤ 50 V prądu stałego
-
Napięcie izolacji≤ 100 M omów, 250 V prądu stałego
-
życie zawodowe≤ Milion razy
-
temperatura pracy-40°C do 70°C
-
Wilgotność pracy40°C do ≤ 98% wilgotności względnej
-
Napięcie materiału podstawowego1500V DC
-
Czas sprężynowania kopuły< 5 msek
-
Zmień podróżTyp płaski 0,05-0,3 mm, typ dotykowy 0,3-1,5 mm
-
Elastyczność ogonaDowolny kąt w zakresie 180 stopni
-
TworzywoPET/PC
-
Typ kleju3M467 i 3M468 lub na żądanie
-
Cykl życia> 1 milion razy
-
Rezystancja izolacji<100MΩ, 250V DC

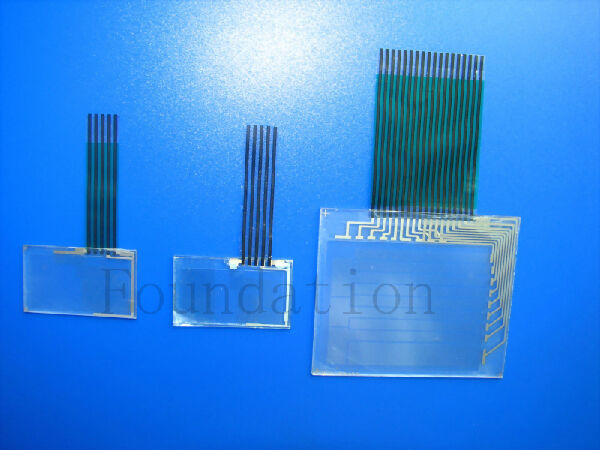

Tablica elektryczna Elastyczna płytka drukowana PCB
Płyty elektryczne Flexible PCB Printing Circuit Board
Specjalizujemy się w kompleksowym przetwarzaniu produkcji z integralnością systemu i stabilnym personelem technicznym.
Struktura produktu i warstwy
- Powierzchnia
- Klej pokrywający
- Utrzymujący kopułę
- Kopuła metalowa
- Klej odległościowy
- Obwód
- Klej tylny (przystosowany na życzenie)
Zdolności produkcyjne
Nasze kompleksowe zakłady produkcyjne obejmują:
- Wydział druku ekranowego
- Tunel IR & Pieczarnia IR
- Tester grubości
- Maszyna do cięcia laserowego
- Wydział Perforacji
- Sekcja klucza z wzornictwem
- Linia montażowa
- Badania elektryczne
- Wydział OQC
- Testowanie wirtualnego aspektu
- Wydział Maszyny do przebijania
- Sekcja powłoki PU
Specyfikacje techniczne
| Parametry | Specyfikacja |
|---|---|
| Odporność drutu | ≤ 1 ohm/cm |
| Obecny rating | 25-100mA, 0-30V DC |
| Napięcie robocze | ≤ 50 V prądu stałego |
| Napięcie izolacyjne | ≤ 100M Ohm 250V DC |
| Życie zawodowe | ≤ milion razy |
| Temperatura pracy | -40 do 70°C |
| Wilgotność pracy | 40°C ≤ 98%RH |
| Podciśnienie podstawowych materiałów | 1500 V prądu stałego |

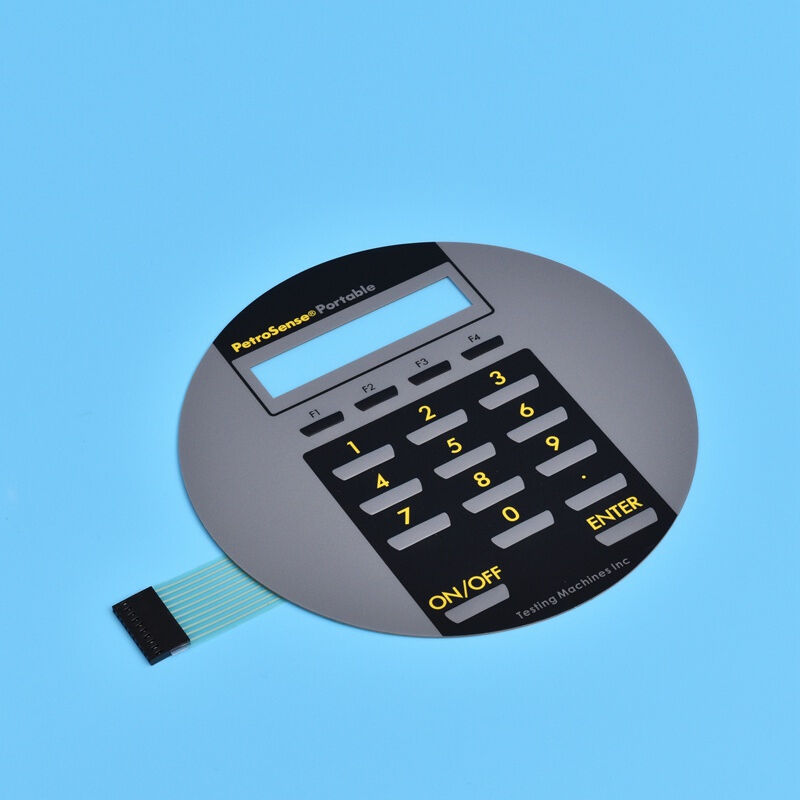

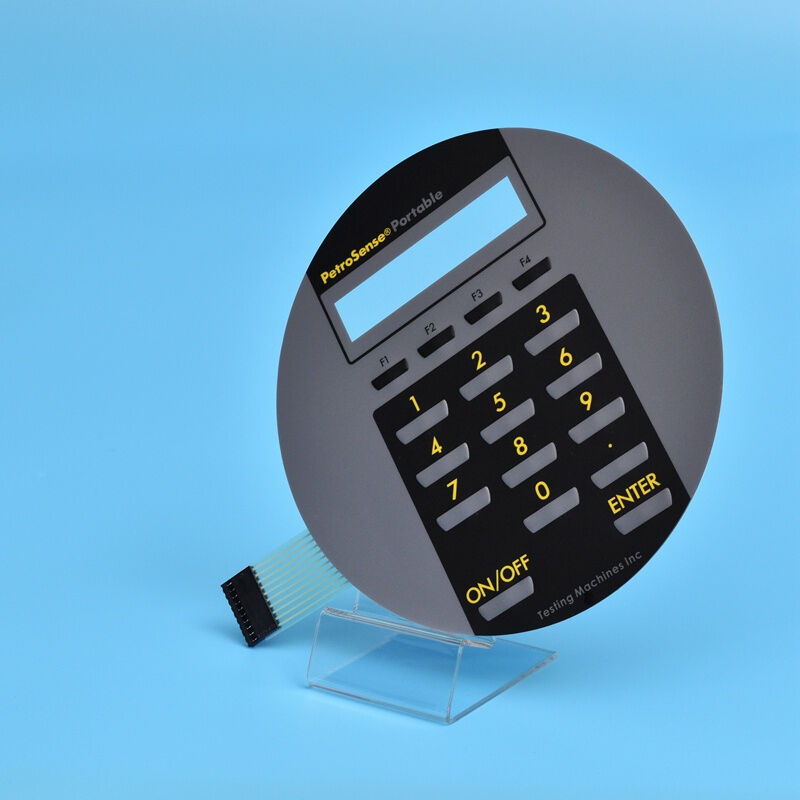

Charakterystyka przełącznika membranowego
- Przełącznik membranowy z oknami
- Dotknij czuć klawisze z wybrukowania
- Drukowanie na jedwabnym ekranie
- Doskonałe wykończenie zewnętrzne
- Ponad 1 milion cykli życia
Szczegóły produktu
| Miejsce pochodzenia | Dong Guan, Chiny |
| Nazwa marki | Fundacja |
| Numer modelu | HC-MS-002 |
| Certyfikacja | ISO 9001:2008, SGS, Rohs |
Materiały
- Materiał: PET / PC
- Klej: 3M467 i 3M468 lub na żądanie
- Wysoka żywotność: > 1 milion razy
- Certyfikaty: ISO9001:2008, RoHS, SGS
- Wysokiej jakości konstrukcja
Warunki handlowe
| MOQ | 50 sztuk |
| Warunki płatności | T/T lub L/C |
| Opłata za pleśń | 100% z góry |
| Czas próbki | 9-10 dni od wydania homologacji |
| Czas realizacji | 15-22 dni po zatwierdzeniu próbki |
Wnioski
Nasze przełączniki membranowe są szeroko stosowane w:
- Sprzęt medyczny
- Urządzenia telekomunikacyjne
- Systemy telefoniczne
- Urządzenia gospodarstwa domowego
- Systemy bezpieczeństwa
- Kontrole przemysłowe
Szczegółowe specyfikacje
| Odporność ołowiu | < 1Ω/CM | Czas życia | > 1 milion razy |
| Prąd nominalny | 25-100mA, 0 ~ 30V DC | Temperatura działania | -40oC ~ 70oC |
| Napęd nominalny | < 50 V, prąd stały | Operacja wilgotność | w temperaturze 40oC, < 98%RH |
| Odporność na izolację | < 100MΩ, 250V prądu stałego | Dom Springback Time | < 5 msec |
| Przejazd przełącznika (typ płaski) | 00,05 - 0,3 mm | Materiał bazowy wytrzyma napięcie | 1500 V prądu stałego |
| Przesyłka (typ dotykowy) | 00,3-1,5 mm | Elastyczność ogona | Każdy kąt w zakresie 180 stopni |
Zalety przedsiębiorstwa
Doświadczony przywódca
Najwyżsi menedżerowie z dużym doświadczeniem w tej samej dziedzinie
Najwyżsi menedżerowie z dużym doświadczeniem w tej samej dziedzinie
Zespół zawodowy
Wykwalifikowani pracownicy i oddani pracownicy
Wykwalifikowani pracownicy i oddani pracownicy
Silne zdolności badawczo-rozwojowe
Środki zaawansowanych badań i rozwoju
Środki zaawansowanych badań i rozwoju
Szybka dostawa
Wydajna produkcja i terminowa wysyłka
Wydajna produkcja i terminowa wysyłka
Konkurencyjne ceny
Rozwiązania opłacalne bez uszczerbku dla jakości
Rozwiązania opłacalne bez uszczerbku dla jakości
Pojemność produkcyjna
Dwie fabryki do obsługi dużych zamówień
Dwie fabryki do obsługi dużych zamówień
Eksperci z zespołu sprzedaży i obsługi klienta
Skontaktuj się z nami w celu uzyskania dalszych informacji i szczegółowej dyskusji na temat Twoich konkretnych wymagań.
Skontaktuj się z nami w celu uzyskania dalszych informacji i szczegółowej dyskusji na temat Twoich konkretnych wymagań.
