Wodoodporna klawiatura dotykowa Przełączniki membranowe Nakładki graficzne Odporność na wilgoć

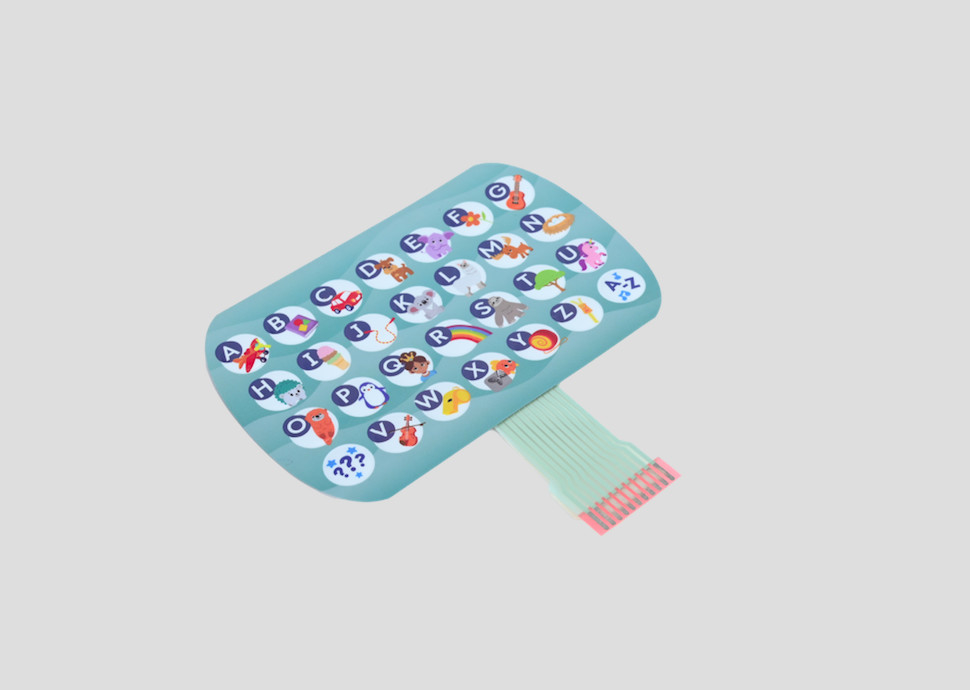

Wodoodporna nakładka na klawiaturę dotykową Odporna na wilgoć i długa żywotność

Przełącznik membranowy to system operacyjny, który integruje funkcje przycisków, elementów wskazujących i tablic przyrządów.Składa się z czterech części: panelu, obwodu górnego, warstwy izolacyjnej i obwodu dolnego.Po naciśnięciu przełącznika membranowego styki obwodu górnego odkształcają się w dół i stykają się z płytkami obwodu dolnego.Po zwolnieniu palca styki górnego obwodu odbijają się, obwód zostaje rozłączony, a obwód wyzwala sygnał.Przełącznik membranowy ma rygorystyczną strukturę, piękny wygląd i dobre właściwości uszczelniające.Charakteryzuje się odpornością na wilgoć i długą żywotnością.Szeroko stosowane w komunikacji elektronicznej, elektronicznych przyrządach pomiarowych, kontroli przemysłowej, sprzęcie medycznym, przemyśle samochodowym, inteligentnych zabawkach, sprzęcie gospodarstwa domowego i innych dziedzinach.

Przełącznik membranowy, znany również jako lekka klawiatura, przyjmuje integralną strukturę uszczelniającą złożoną z płaskich wielowarstw.Nowy typ elementów elektronicznych to fundamentalna zmiana w wyglądzie i budowie produktów elektronicznych.Może zastąpić klucze konwencjonalnych komponentów dyskretnych i bardziej niezawodnie wykonywać zadania systemu operacyjnego.

Nakładka przełącznika membrany PETOpis:

Główne wskaźniki techniczne
1. Maksymalny rozmiar: jednostronny, dwustronny: 600mm * 500mm Wielowarstwowy: 400mm * 600mm
2. Grubość obróbki: 0,2 mm -4,0 mm
3 Grubość podłoża z folii miedzianej: 18 μ (1/ 2 uncje), 35 μ ( 1 uncja), 70 μ ( 2 uncje)
4 Wspólny materiał: FR-4, CEM-3, CEM-1, politetrachloroetylen, FR-1 (94V0,94HB)
5. Lekka miedź, niklowana, pozłacana, HAL, złoto zanurzeniowe, przeciwutleniacz, HASL, cyna zanurzeniowa itp.


Zdolność procesu

1. Wiercenie: minimalna średnica 0,1 mm
2. Metalizacja otworów: minimalna apertura 0,2 mm, stosunek grubości do apertury 4:1
3. Szerokość drutu: Minimum: złota płyta 0,10 mm, blacha blaszana 0,1 mm
4. Odstępy między drutami: Minimum: złota płyta 0,10 mm, blaszana blacha 0,1 mm
5. Złota płyta: grubość warstwy niklu: ≧2,5 μm, grubość warstwy złota: 0,05-0,1 μm lub zgodnie z wymaganiami klienta
6. HASL: grubość warstwy cyny: ≧2,5-5μ
7. Panele: minimalna odległość od linii do krawędzi: 0,15 mm minimalna odległość od otworu do krawędzi: 0,15 mm najmniejsza tolerancja kształtu: ± 0,1 mm
8. Faza gniazda: Kąt: 30 stopni, 45 stopni, 60 stopni Głębokość: 1-3mm
9. Cięcie V: Kąt: 30 stopni, 35 stopni, 45 stopni Głębokość: grubość 2/3 Minimalny rozmiar: 80mm * 80mm


Nakładka przełącznika membrany PETAplikacje:

1. Telefon komórkowy
Koncentruje się na elastycznej płytce drukowanej, lekkiej i cienkiej grubości.Może skutecznie zaoszczędzić objętość produktów, łatwe podłączenie baterii, mikrofonu i przycisków w jednym.

2. Komputer i ekran LCD
Użyj konfiguracji jednej linii elastycznych płytek drukowanych i cienkiej grubości.Cyfrowy sygnał do obrazu przez ekran LCD

3. Odtwarzacz CD
Koncentruje się na trójwymiarowej charakterystyce montażu elastycznych płytek drukowanych i małej grubości.Ogromna płyta CD do noszenia

Często zadawane pytania
